[車輛改造]TEMU1000型電聯車頭燈改造

　　鐵支路的TEMU1000型電聯車是我開始接觸DCC系統沒多久後就改造的第一組電聯車，由於當時對於DCC與改造的知識有限，因此使用的晶片是當時唯一知道能配合電聯車的Kato FL12(先頭車)與EM13(動力車)。

　　最近由於手上有額外的NGDCC DF19x4ss四功能輸出晶片，因此決定嘗試將車頭大幅改造，換掉原本的FL12，使上部大燈與下部頭燈達成獨立點燈效果。

當初改造時的模樣(使用FL12晶片)

當初燈板的部分透過對電路的加工，使頭尾燈的電路完全分斷

右側的銅片是在利用從原本導電銅片切下來的部分再利用

為了使上部大燈獨立點燈，小到能容納進原本導光條空間的SMD LED與漆包線是必要的

加工後的上部大燈用LED

在晶片上直接焊上電阻減少空間

另一方面也要對頭燈的導光零件進行加工

切掉通往上部頭燈的導光條

車殼的部分也需要將導光條的孔洞填上

使用黑色膠帶封住

放回加工完的導光零件，並貼上橘色膠帶調整頭燈的色溫

鑽出上部頭燈用LED配線的通道

其他線路依舊維持原本使用FL12時的樣貌

焊接完成，並使用黑色絕緣膠帶固定晶片

除了改善上部頭燈的漏光外，同樣貼上橘色貼紙調整色溫

測試燈光效果開始

尾燈

上部頭燈

下部頭燈

和原始的白光頭燈相比改善許多

最後補測試一張全頭燈開啟的狀態

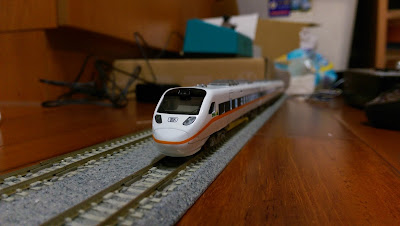

還沒空上線測試，只好先用舊照代替^-^
