2021年9月26日 星期日

[雜記]JR四國2000系DCC改造(2)

  KATO 10-1505 JR四国2000系 特急「しおかぜ・いしづち」 7両セット

前言

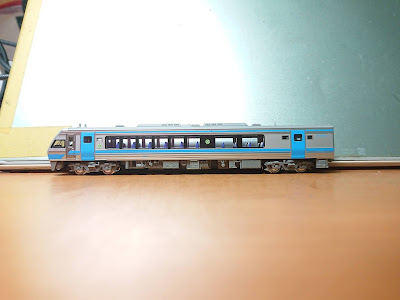

無動力先頭車的改造

關於

  使用NGDCC製的DF11r8晶片,採用兩極性功能輸出的設計,透過切換正負極變更功能輸出,只需將頭尾燈迴路與軌道迴路完全分斷,再分別與晶片連結即可完成改裝。

  雖然只記錄了展望型先頭車2000型(2004)的改造過程,不過其他貫通型先頭車2150型與2100型的做法也大同小異。

改造

將車輛分解,拿出燈板
將燈板左側未使用的地方切除,留出空間放置晶片
  開始改造電路板並重新配線,頭尾燈除了原本就有的560歐姆電阻之外,再焊上一個相同歐姆值的電阻調整。
接上晶片的模樣,其他未連結晶片的漆包線為預備連結尾燈用的。
將晶片做好絕緣保護後,裝上底盤的模樣
除了穩定晶片集電用的電容之外,其他部分都能隱藏

2021年9月25日 星期六

[雜記]JR四國2000系DCC改造(1)

 KATO 10-1505 JR四国2000系 特急「しおかぜ・いしづち」 7両セット

前言

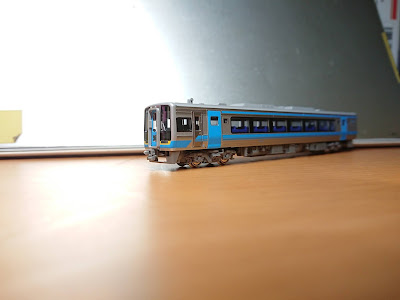

簡單記錄動力車的部份

關於

  Kato製的JR四國2000系動力車由於要兼顧動力(牽引六輛無動力車)與燈光(附有開關的頭尾燈),因此在設計上不支援直接安裝同公司製的晶片。

  這次採用改造主迴路再外接線的方式完成DCC改裝,使用NGDCC製的DE29x6晶片具有六個功能輸出,實際使用五個達到控制頭燈、尾燈、HM (Headmark)燈、室內燈與乘務員室燈的效果。

  由於多方嘗試,導致途中拍攝的照片與最終成果不同,因此省略改造過程。

燈光測試

頭燈

搭配2k歐姆的電阻

尾燈

  由於原始導光設計與搭配的電阻歐姆值過大(4.7k)的緣故,因此相當不明顯

2021年9月18日 星期六

[車輛整備]115系(信濃鐵道S13編成)

KATO 10-1571 しなの鉄道115系 3両セット

前言

安裝先頭車的零件

關於

  模型僅有先頭車的駕駛室端需要安裝零件,以及行先、標記貼紙需自行裁切貼上。由於麻煩,僅完成前者而已。

クモハ115-1070

已裝好貫通幌,但還沒安裝連結器周邊零件的模樣
  安裝完成後的樣子,連結器周邊的零件安裝後會固定住連結器,因此與其他車輛連結時無法通過彎道。

クハ115-1213

只有連結器週邊的零件需要安裝

後記

  先記錄完成到一半的整備,還有行先、標記貼紙需要加工,如果有剩餘應該會連Tomix的S9編成一起加工。

2021年9月11日 星期六

[新車入庫]185系200番台(踊り子・新塗装・強化型スカート)

 Tomix 98398 JR 185-200系特急電車(踊り子・新塗装・強化型スカート)セット

前言

國鐵型特急電車增備

關於

185系

  為採用特別設計以兼顧普通列車與特急列車運用的直流電車,登場於1981年,依照型態差異可分為東海道本線用的0番台與高崎線用的200番台。0番台登場時有10輛基本編成與5輛的附屬編成,主要使用在特急“踊り子”上。200番台新製時全部都是7輛編成,登場時除了運用在特急“新幹線リレー”,也使用在以高崎線為中心的特急列車上。

模型

  這次購入的185系200番台七輛編成再現了實車轉配到田町車輛中心後的新塗色,以及換裝新型排障器後的模樣,採用新型M-13馬達,先頭車並附上ATS車上天線提升細節。
  內襯使用十輛裝泡棉,最多可以一次裝下185系0番台基本編成的所有車廂,並在右側的中間預留放零件的空間。
附屬品之一
說明書、列車車次貼紙與車號及保安裝置的轉印紙
附屬品之二
需自行安裝的零件、替換用的HM與更正說明書

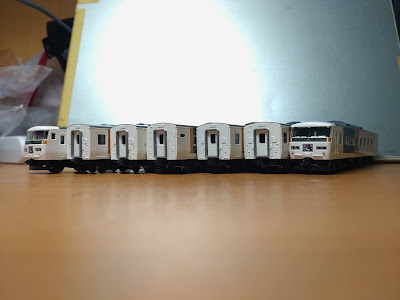

車輛一覽
先頭車預先裝好特急“踊り子”的HM(Headmark)

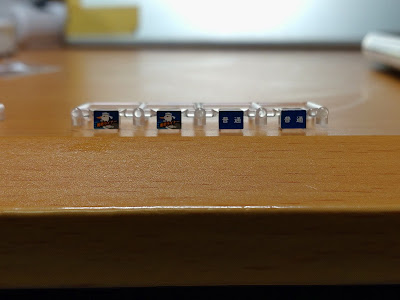

替換用的HM之一
快速“湘南ライナー”與普通

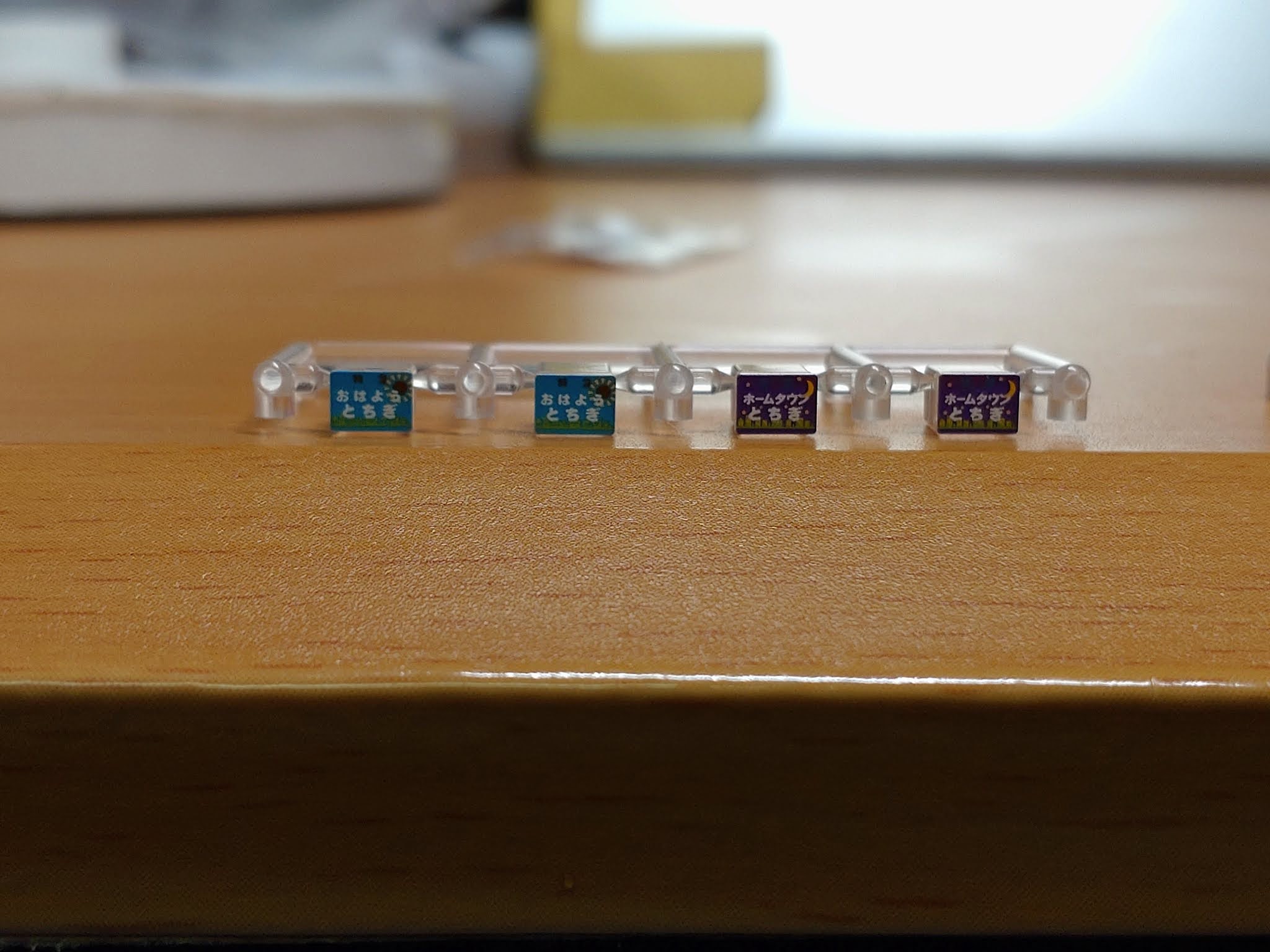

替換用的HM之二
特急“おはようとちぎ”與特急“ホームタウンとちぎ”

後記

  為了紀念實車於今年(2021)三月退出定期運用決定購入紀念,只是文章發佈時都已經間隔半年了XD。目前JR東日本規劃185系會充當臨時列車繼續使用到2022年,在此同時部分剩餘的編成也陸續回送廢車。
  此塗裝的185系200番台也曾使用在臨時特急“はまかいじ”上,但由於行駛區間中的橫濱線必須要裝備保安裝置ATC的車輛才能行駛,因此有三個編成實施對應的改造,先頭車窗戶配置也跟本製品的型態不同,希望Tomix能再另外模型化再現。
  由於Tomix將185系設定為HG製品導致定價相當驚人,因此之後應該只會先增購0番台的五輛附屬編成,基本編成則留待下次再生產時再購入。
  由於篇幅較長,下次再介紹安裝配件後的各車輛特徵,由於頭尾燈導光零件的構造還沒摸熟,還沒決定如何DCC化。

參考資料

  RM MODELS 308號,本期特集與封面都是185系,內文記載了185系的各車輛特徵與差異,編成與塗色變化以及不同塗色編成間的併結情況,能大幅縮短尋找資訊的時間。

2021年9月4日 星期六

[車輛整備]キハ58 急行"砂丘"(國鐵色)

 TOMIX 98218 JR キハ58系急行ディーゼルカー(砂丘・国鉄色)セット

前言

繼續完成轉寫工作

關於

  這組模型附屬的轉寫紙只有包含車號與備用的車號而已,因此轉寫作業比較簡單,另外為了方便與砂丘色的キハ58混編,因此挑選沒有改造成砂丘色的車號轉印上去。

キハ58-640(M)

キロハ28-102

キハ65-3

キハ58-1041(T)

後記

  完成手上所有キハ58系列的轉印作業了!之後應該會繼續解決還沒轉印車號的キハ40系新潟車與岡山車吧。

車輛介紹
