[拾陸番]Tomix キハ40形1700番台(8)MTC21化改造

 TOMIX HO-9082 JR キハ40-1700形ディーゼルカー(国鉄一般色)セット & Smile sound next18

前言

活用晶片所有的功能輸出！

關於

　　終於把放置許久又跟キハ40-2000交換底盤的Tomix HO gauge キハ40-1759也完成DCC改造了，跟之前使用8pin母座當作DCC晶片連結方式的改造不同，這次使用Desktop Station製10050(10047) ExpBoard M21 SUPER SHORT擴充板支援更多的功能輸出，改造後可單獨控制頭燈、尾燈、室內燈、端面列車種別燈(兩端連動)與前,後端駕駛室燈，可再現單輛、複數列車運轉與回送狀態，並使用同公司販賣的75012 ASE02808MR-LW150-R大型音箱，在犧牲部分室內空間表現的同時提升音效表現。

改造

將馬達上的導電銅片解焊後，再焊上新的漆包線代替

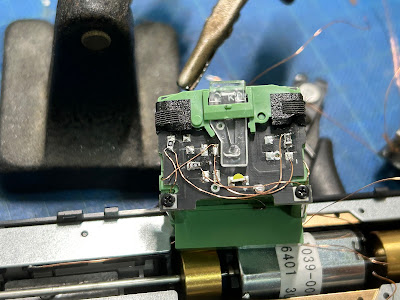

　　由於頭燈、端面列車種別燈與駕駛室燈由晶片控制，因此電路板上原本的銅片全部拆掉並重新配線，並解焊所有的橋式整流器與跟尾燈連動的駕駛室燈用LED，並將原本的電阻換成1000歐姆。

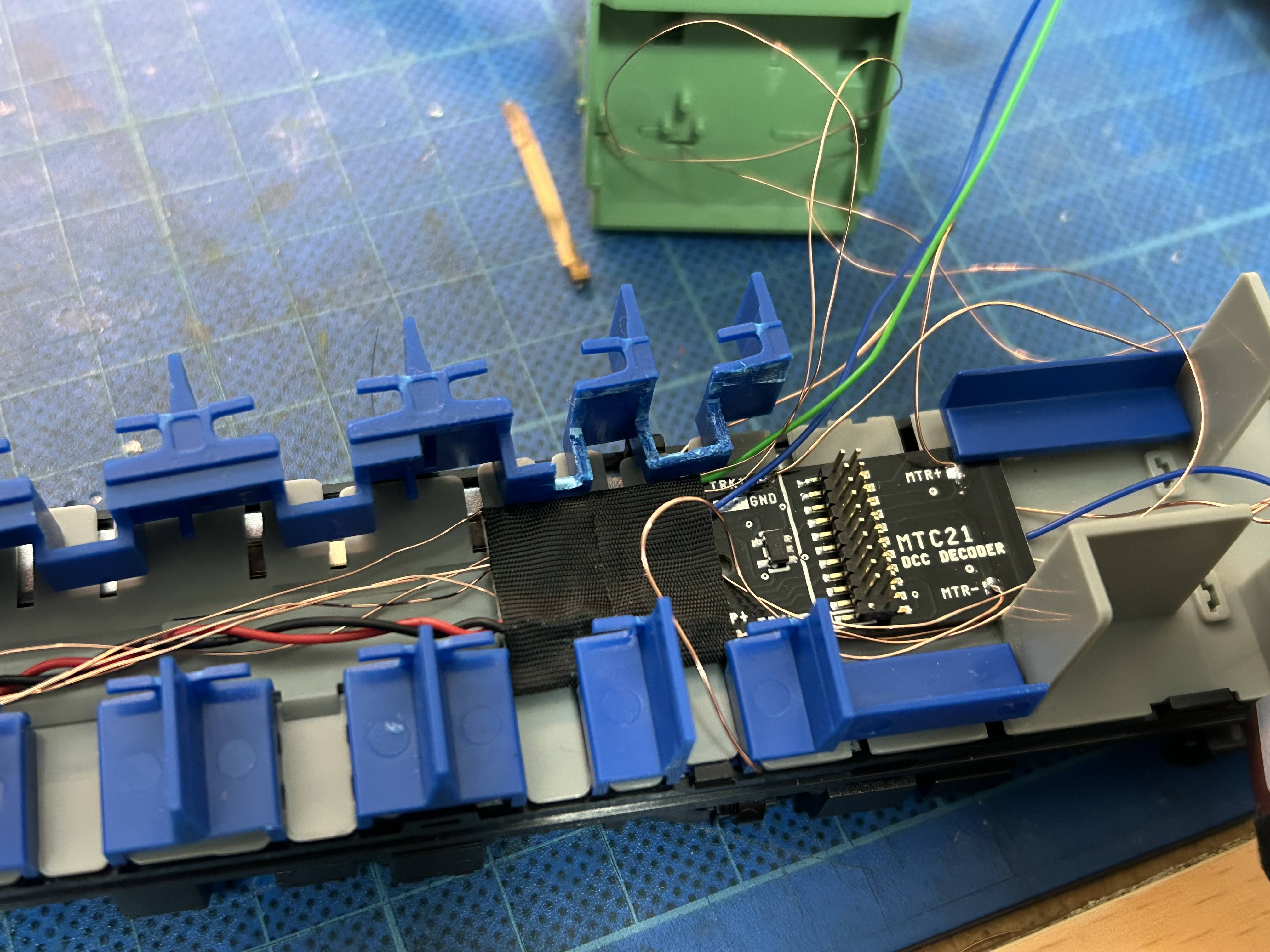

　　MTC21擴充板配線時的模樣，室內燈、端面種別燈與前,後駕駛室燈除了本來就有連結電阻之外，再利用擴充板上的電阻調整電流與亮度。

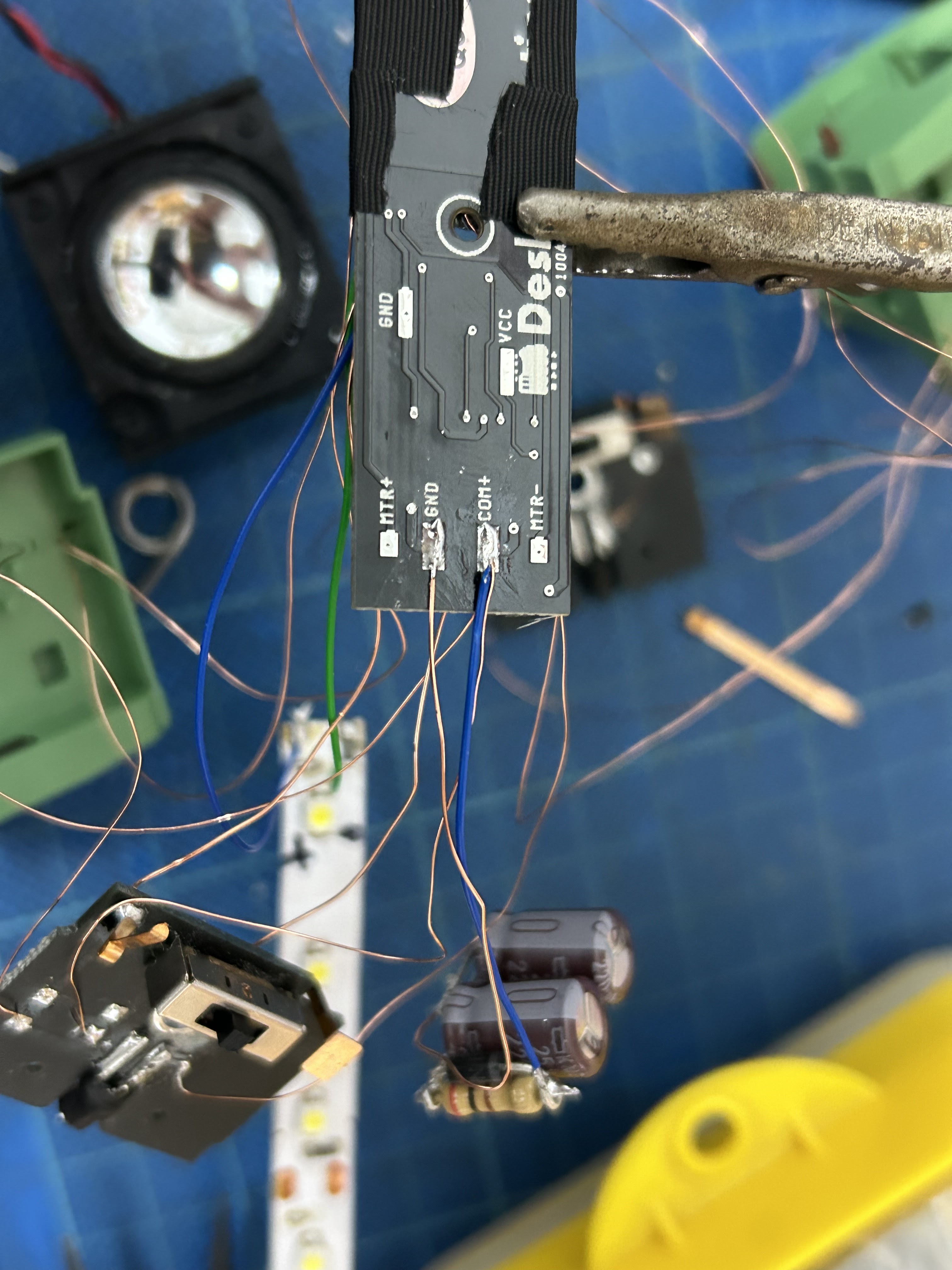

由於電線繁多，也有用到擴充板背面部分的接點

        為了隱藏擴充板與晶片，有對車內座椅零件加工改造，並放棄裝回部分座椅，盡量將擴充板較薄的部分藏進座椅底下的空間

        裝回車殼前測試的模樣，可以看到客室內左側的大型黑色音箱，另一側則是放置晶片與電容(330uf/25V電容兩顆搭配保護迴路)

為了提升行駛時的集電穩定度，有改造集電銅片與轉向架接觸的部分

測試影片
