[DCC改造]117系"WEST EXPRESS 銀河"(2)

 TOMIX 98714 JR 117-7000系電車(WEST EXPRESS 銀河)セット

前言

更新晶片暨全列車裝設室內燈

關於

　　將先頭車原本使用的NGDCC製兩極性晶片撤下，換成同公司的4功能輸出晶片，進行對應的電路改造，除了原本就能控制的頭尾燈功能外，增加控制室內燈與檯燈的功能。

晶片擺放位置

先頭車

為了藏在車頂，有犧牲部分室內照明來隱藏晶片

中間動力車

　　仍使用原本的晶片，只是為了讓晶片藏於車頂，使用兩種方式照明車內。車體左邊2/3使用LED+導光板(跟先頭車與其他中間車廂相同的方式)，右邊1/3為了不跟晶片衝突，改用LED燈板，因此兩邊可以獨立控制。

其他中間車廂

使用DrM製的室內燈晶片搭配LED+導光板照明

導光板有配合車內構造裁切

不同車廂放置晶片的位置也略有差異

燈光測試

先頭車

由於頭尾燈表現沒有變化，因此省略僅記錄室內燈的部分

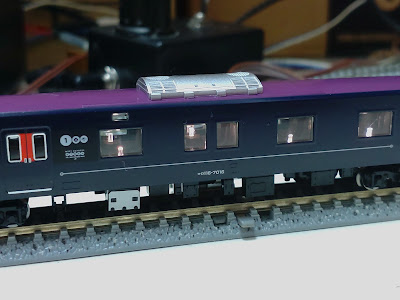

檯燈

檯燈+室內燈

室內燈

中間動力車

室內燈全亮

僅亮左邊

僅亮右邊

附記

　　先頭車因為容納晶片而犧牲照明的區域(位於駕駛室後方)是展望空間，正好配合實車減少窗戶眩光而減低照明的感覺(誤)。

後記

該找時間介紹車內配置與功能各異的各個車廂了
